一般EMC面臨的大多數問題都是共模干擾，共模電感也是我們常見的組件之一！

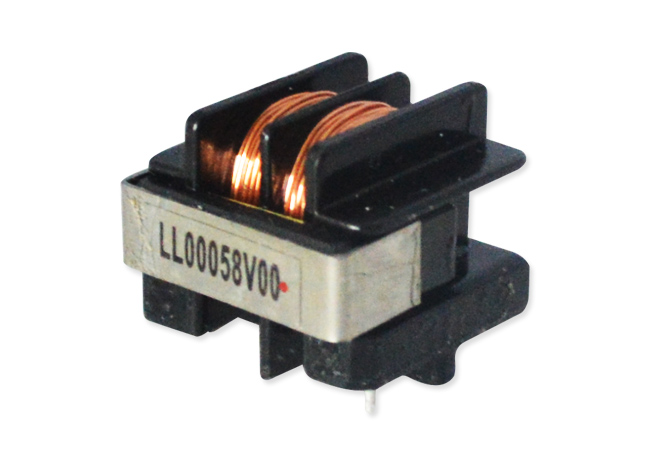

共模電感濾波器是一種具有鐵氧體磁芯的共模干擾抑制裝置。它由兩個尺寸和匝數相同的線圈對稱地纏繞在同一鐵氧體磁芯之上，形成一個四端器件。它可以抑制大電感的共模信號，但很難抑制小漏感的差模信號。其原理是當共模電流流過時，磁環之中的磁通量相互重疊，因此有相當大的電感量，從而抑制共模電流。當兩個線圈流過差模電流時，磁環之中的磁通量相互抵消，因此幾乎沒有電感，差模電流可以通過而不衰減。因此，共模電感濾波器可以有效地抑制平衡線之中的共模干擾信號，但對差模信號的正常傳輸沒有影響。
共模電感器制造時應符合下列要求：
1）繞在線圈鐵芯之上的導線應相互絕緣，以保障在瞬時過電壓作用下線圈匝間不發生擊穿和短路。
2） 當線圈流過瞬時大電流時，磁芯不應飽和。
3） 線圈之中的磁芯應與線圈絕緣，以防在瞬時過電壓作用之下發生擊穿。
4） 線圈應盡量單層繞制，這樣可以減小線圈的寄生電容，提高線圈承受暫態過電壓的能力。
